Почему тестирование по Бринеллю стало ключевым методом контроля качества поковок: принципы и практические примеры

Почему тестирование твердости по Бринеллю становится ключевым методом приемки качества поковок?

В металлургической промышленности контроль качества поковок и литых изделий требует точных и надежных методов измерения механических свойств. Твердость металлов — один из важнейших параметров, влияющих на долговечность и эксплуатационные характеристики изделий. Тестирование твердости по Бринеллю (Brinell Hardness Test) активно применяется для оценки качества в процессе приемки поковок благодаря своей универсальности и информативности.

Основы метода Бринелля: принципы и параметры

Метод Бринелля основан на измерении диаметра отпечатка, оставленного при заданной нагрузке шариком из твердого сплава, применяемым к поверхности металла. Основные параметры теста:

• Нагрузка (P): варьируется от 500 до 3000 кгс в зависимости от материала;
• Диаметр шарика (D): стандартно 10 мм, но может изменяться для тонких или мягких материалов;
• Время выдержки под нагрузкой: обычно 10–30 секунд, что обеспечивает стабильность отпечатка;
• Измерение диаметра отпечатка (d): производится с помощью оптического микроскопа.

Твердость по Бринеллю (HB) рассчитывается по формуле, учитывающей площадь отпечатка и приложенную нагрузку. Точность измерения зависит от правильной настройки параметров и подготовки образца.

Применение в различных материалах: реальные кейсы

Тестирование по Бринеллю широко используется для контроля различных видов металлов:

• Поковки и литые детали из углеродистой стали: проверка однородности структуры после ковки и термообработки;
• Отожженная сталь: оценка изменений твердости для контроля этапов отжига;
• Алюминиевые сплавы: контроль твердости после термической обработки и механической обработки поверхностей.

В одном из проектов по оценке качества поковок для машиностроения было определено, что значение HB в диапазоне 180-220 соответствует техническим требованиям заказчика. Используя выборочный контроль с помощью схемы 5 из 30 изделий, инженеры могли своевременно выявлять отклонения по твердости и принимать корректирующие меры.

Практическое руководство: как организовать тестирование твердости по Бринеллю

Для эффективного внедрения метода Бринелля в производственный процесс рекомендуется следующий алгоритм:

1. Подготовка поверхности: шлифовка и очистка образцов для снятия загрязнений и неровностей;
2. Выбор параметров теста в зависимости от материала и конструктивных особенностей изделия;
3. Использование шаблонов записи данных испытаний для стандартизации контроля (пример: дата, тип изделия, параметры нагрузки, результаты измерения отпечатка);
4. Выбор выборочной схемы контроля при серийном производстве, например, тестирование 5% изделий;
5. Регулярный анализ результатов для выявления тенденций изменения твердости при различных термических режимах и технологических операциях;
6. Реализация корректирующих действий при обнаружении отклонений от заданных норм.

Часто задаваемые вопросы: ответы на ключевые сомнения

Можно ли использовать метод Бринелля для тонких поковок?

Да, но с применением меньших нагрузок и шариков меньшего диаметра, чтобы избежать деформации материала.

Как влияет шероховатость поверхности на результаты измерения?

Поверхность должна быть достаточно гладкой, иначе отпечаток будет искажён, что снижает точность измерений.

В чем преимущество HB-3000B компании "锦骋牌"?

Данный прибор отличается высокой точностью измерения, стабильностью показаний на криволинейных поверхностях и обладает удобным интерфейсом, поддерживаемым надежным сервисным обслуживанием, что повышает эффективность контроля качества.

Инструмент и сервис: выбор приборов для твердомеров

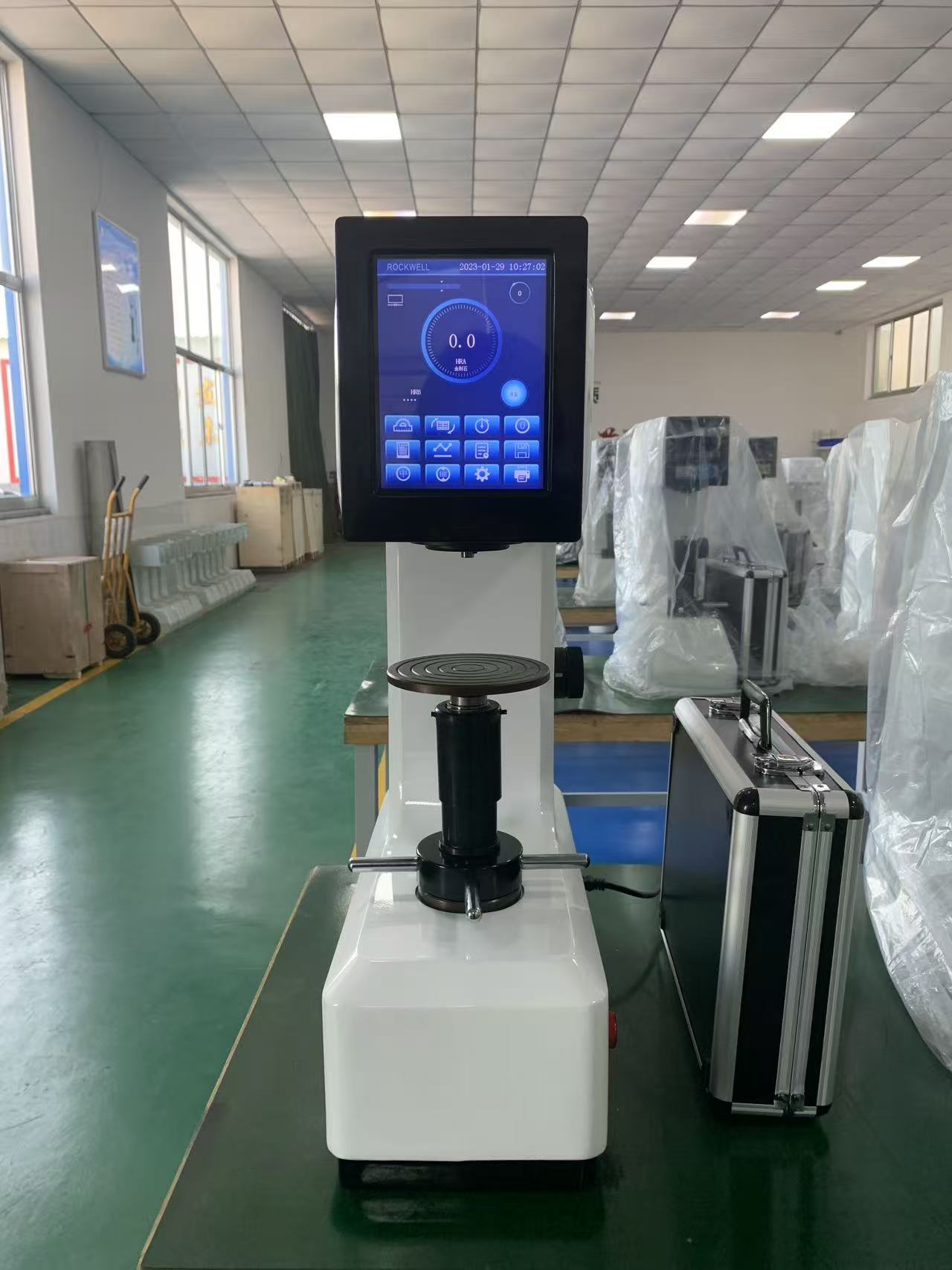

Внедрение современного оборудования существенно облегчает выполнение жестких требований по приемке изделий. Модель 锦骋牌HB-3000B предлагает ряд преимуществ:

• Высокая стабильность измерения на сложных формах благодаря передовой технологии датчиков;
• Простой в освоении интерфейс, позволяющий оперативно менять параметры испытания;
• Современные возможности хранения и экспорта данных для интеграции с системами качества;
• Полный комплекс послепродажного технического обслуживания, включающий консультации и первичное обучение.

Надежность данных и возможность их оперативного анализа позволяют менеджерам по качеству принимать взвешенные решения, экономить время и ресурсы при производстве.
